Датчик температуры теплого пола

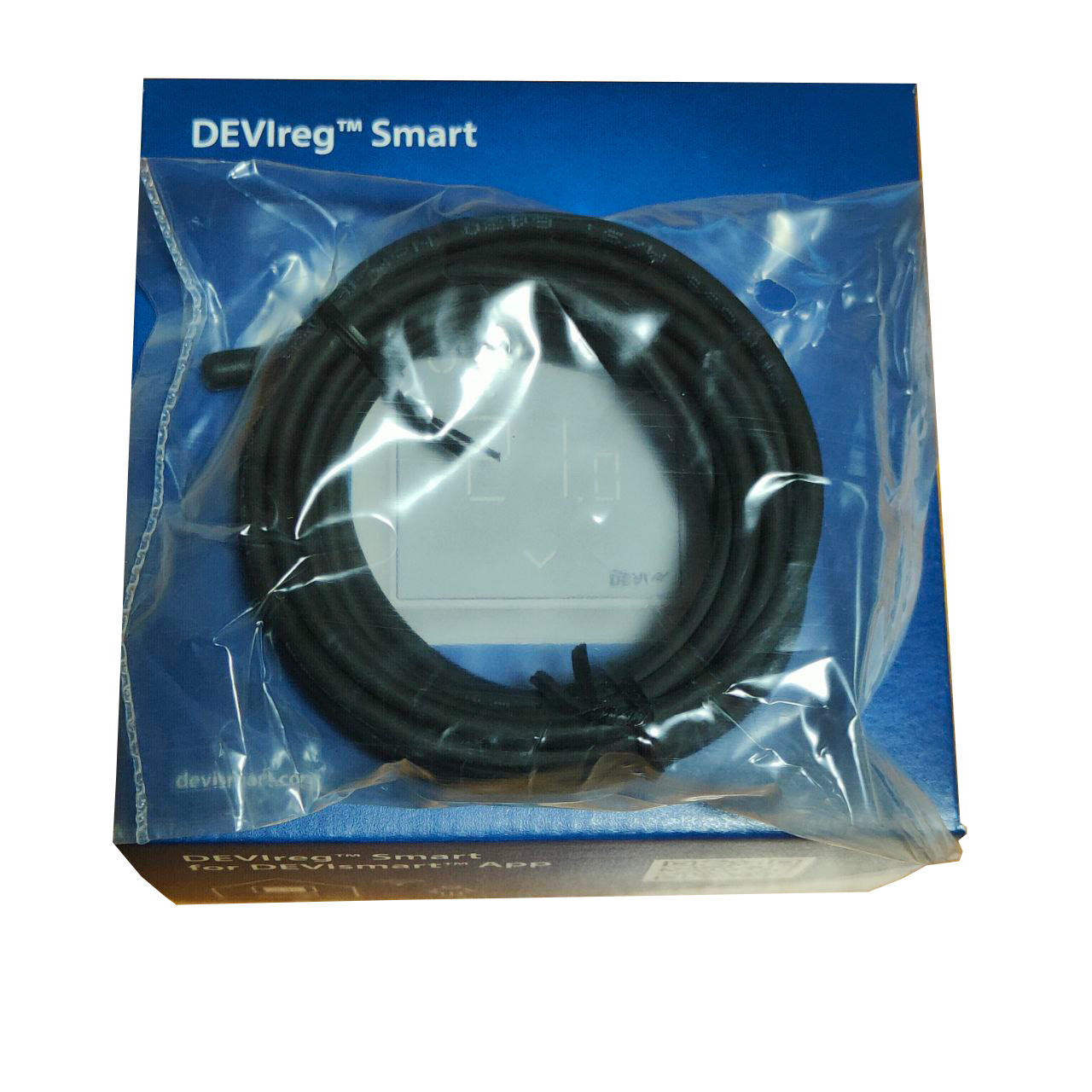

Важным звеном в системе подогрева пола является термодатчик. Его прямое назначение – контроль за температурой поверхности пола. Термодатчики для теплого пола davi позволяют провести замер температуры пола и передать информацию к терморегулятору. В свою очередь, терморегулятор «вносит» корректировки в настройки системы подогрева пола. Таким образом, происходит не только поддержка определенного температурного режима на поверхности пола, но и контроль за расходом энергоносителя, что приводит к экономии семейного бюджета.



Основные элементы, назначение и принцип работы изделия

Датчик теплого пола состоит из медного провода, защищенного колбой. Данная комплектация позволяет измерить температуру поверхности пола и передать информацию к терморегулятору. У читателя может возникнуть естественный вопрос: можно ли удлинить провод термодатчика теплого пола? Конечно же да. Длина провода может достигать 50 м.

Увеличение температуры поверхности пола уменьшает значение сопротивления датчика температуры теплого пола. Происходит активация терморегулятора и коррекция температурного режима. При достижении нужной отметки подогрев отключается. Как только поверхность пола начала остывать – происходит активация системы подогрева. Если датчики тепла для теплых полов вышел из строя, его необходимо заменить.



Как правильно выбрать датчики

Решив купить датчики теплого пола, ознакомьтесь с нашими советами.

1. Обратить внимание на производителя датчиков температуры. У систем подограва пола и датчиков тепла должен быть один производитель. Это позволит избежать возможных проблем с совместимостью оборудования.

2. Важно учитывать технические особенности датчика. Если он предназначен для монтажа внутри системы, то не нужно пытаться установить прибор в открытом пространстве.

3. Термодатчик и терморегулятор соединяются между собой проводником. Длину последнего можно как увеличивать, так и уменьшать. Не нужно забывать о том, что чем длиннее окажется провод, тем менее точной окажется работа всей системы. Информация, поступающая от датчиков к терморегулятору, будет искажена.

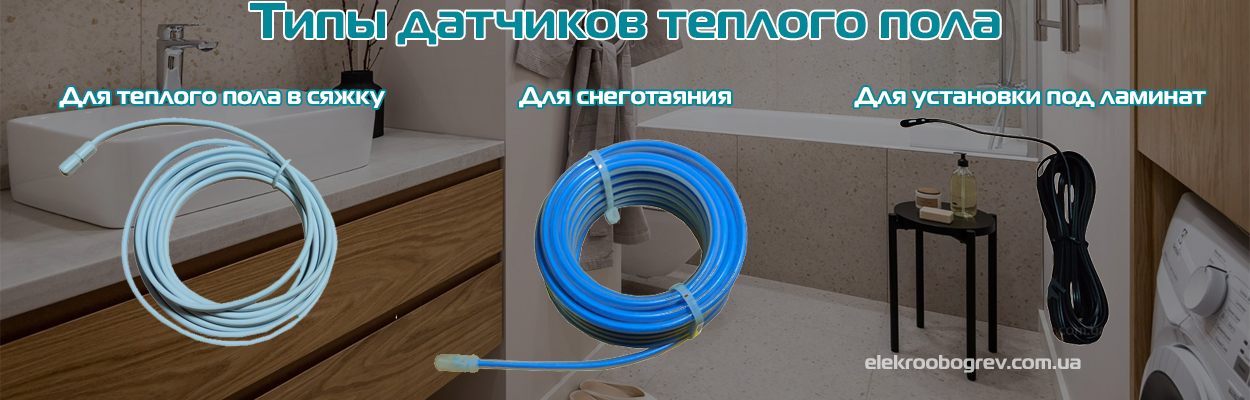

Разнообразие датчиков для теплого пола

Существует несколько видов датчиков для терморегулятора теплого пола:

·        датчик-ограничитель – реагируют на минимальную и максимальную температуры. Они устанавливаются внутри изолирующей трубы;

·        датчики с вмонтируемым термостатом — программируемые. Предоставляются в комплектации с системой подогрева пола.



Для справки

На системы «теплый пол» производитель предоставляет гарантию в том случае, если подогрев пола монтируется без подключения термодатчиков и регуляторов температуры.



Монтаж системы подогрева пола

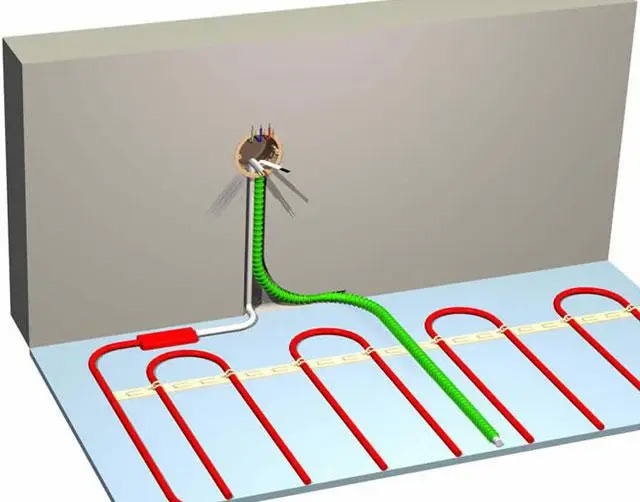

Установку терморегулятора и термодатчика для теплых полов важно проводить рядом друг с другом и на расстоянии в 50 см от стены. Разместить датчик необходимо таким образом, чтобы его месторасположение оказалось строго между греющими жилами. Иначе на терморегулятор начнет поступать искаженная информация, а система подогрева пола будет плохо прогревать поверхность.

Взаимодействие приборов друг с другом тесно связано. Датчик передает сигнал терморегуляторы, а последний вносит коррекцию в температурный режим напольного покрытия. Значимость процесса монтажа датчика теплого пола и наличие самого устройства в цепи сложно переоценить, а процесс монтажа зависит от типа покрытия.

Существует два способа укладки датчиков:

·        в штробы;

·        на поверхности пола.

В обоих случаях датчики должны быть уложены между источниками тепла. В качестве фиксатора можно использовать монтажную ленту. После размещения датчика внутри гофры важно провести герметизацию.



Возможен вариант монтаж системы подогрева пола, который проводится без установки термодатчиков для теплого пола. Подобные эксперименты приводят к невозможности осуществить контроль уровня нагрева пола, а следовательно — к перерасходу электроносителя. Негативные последствия при монтаже теплого пола без термодатчика на этом не заканчиваются. Ковролин и ламинат не «любят» перегрева. Температура пола не должна превышать 30 градусов. Если эти рекомендации будут нарушаться, то покрытие начнет деформироваться и выделять вредные для человеческого организма вещества.



Следующий этап – подключение.



Способы подключения термодатчика системы теплого пола
Существует 2 способа подключения термодатчика теплого пола:

·        прямой – проводится непосредственное соединение нагревательного кабеля к термостату;

·        посредством распаечной коробки.

Данная коробка является промежуточным звеном между кабелем и греющим контуром. На стену крепится распределительная коробка, к которой осуществляется подвод соединительных проводов. Для их укладки от пола до коробки пробиваются штробы. После того, как термодатчик теплого пола подключены, необходимо провести процесс тестирования системы и замерить сопротивление термодатчика теплого пола. Если все оказалось в рабочем состоянии – проводится укладка напольного покрытия.



Как проверить исправность термодатчика

Техника безопасности. Ничто на земле не вечно. Это касается и системы теплого пола, которая может выйти со строя. Основная причина – отработавший терморегулятор. Для установки причины поломки необходимо провести замеры сопротивления между жилами. Как проверить термодатчик теплого пола мультиметром? Достаточно соединить между собой соответствующие клеммы обоих приборов. Нормальным значением является диапазон 5-30 кОм. Если фактическое отклонение замера от указанного значения является значительным (более 5 кОм), то нужна замена термодатчика теплого пола. Если температурный датчик свободно извлекается из системы, то его замену можно провести самостоятельно. В противном случае понадобится помощь специалистов.

При работе с датчиками тепла важно не забывать о технике безопасности. Не лишней окажется и схема подключения термодатчика теплого пола. При замене оборудования важно обесточить помещение. Совсем окажутся не лишними элементарные знания в электротехнике. Если вы не уверены, что сможете справиться с поставленной задачей – обратитесь за помощью к специалистам.



Типичные проблемы в работе системы теплого пола

Основываясь на практическом опыте, можно выделить три основные проблемы, которые возникают при эксплуатации систем подогрева пола:

1.     Датчик температуры вышел со строя. Нередкими бывают случаи, когда они оказываются вмурованными в пол. В этом случае процесс замены окажется проблематичным.
Решение проблемы: комплектовать систему терморегулятором со встроенным датчиком;

2.     Система плохо прогревает поверхность пола. Причина этому является сбой во временном диапазоне между включениями\отключениями системы подогрева пола.
Решение проблемы: необходимо правильно переустановить датчики;

3.     Напольное покрытие положено, а датчики не установлены.
Решение проблемы: необходимо установить датчики.
