Как подключить электрический теплый пол?

У электрических кабельных систем подогрева полов (теплый пол) есть масса преимуществ и достоинств.

В этой статье мы детально поговорим об одном из этих достоинств, а именно о той простоте, с которой можно выполнить подключение теплого пола самостоятельно даже непрофессионалу, при этом затратив минимум времени и средств.

Большинство современных комплектов теплых полов от разных производителей, по сути, представляют собой «конструктор», все элементы которого собираются в строго определенной последовательности.

Принципы сборки этого «конструктора» одинаковы, независимо от того, теплый пол какого производителя вы приобрели.

Существуют, конечно, небольшие различия в технологиях укладки разных типов теплых полов — нагревательных матов, инфракрасной пленки.

Поэтому в этой статье мы будем рассматривать подключение теплого пола в его наиболее распространенном варианте, т.е. теплый пол на основе нагревательных электрических кабелей (двухжильных или одножильных).

Как подключается теплый пол: общие правила для всех видов

В современном мире теплый пол стал неотъемлемой частью уютного и комфортного жилья. Независимо от того, являетесь ли вы домовладельцем, который хочет повысить комфорт в своем доме, или дизайнером интерьера, стремящимся предложить клиентам лучшие решения, понимание процесса подключения теплого пола к терморегулятору является ключевым моментом. В этой статье мы рассмотрим основные правила и этапы подключения для всех видов теплых полов.

Что такое электрический теплый пол?

Теплый пол - это система обогрева, которая устанавливается под напольное покрытие и равномерно распределяет тепло по всей площади помещения. Существует несколько видов теплых полов, включая электрический и водяной, каждый из которых имеет свои особенности.

Этапы подключения теплого пола

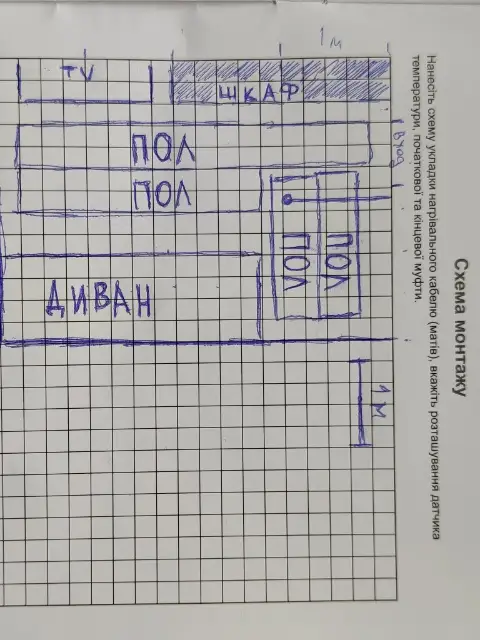

Определение схемы монтажа. Лучше всего планировать монтаж теплого пола еще на стадии капитального ремонта.

Так вам удастся избежать многих проблем и неудобств, связанных с необходимостью заливки стяжки, укладки напольного покрытия и т.д.

На плане помещения разметьте схему укладки, место подключения кабеля, определите расположение терморегулятора и датчиков температур.

Если в помещение установлена какая-либо мебель, сантехника, бытовая техника, то места ее стационарного нахождения можно не обогревать, что позволит вам сократить расход электроэнергии.

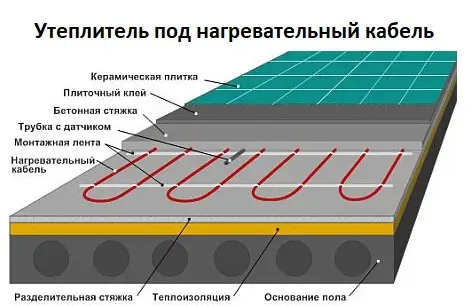

Утепление пола под теплый пол

Теплоизоляция. Нагревательный кабель «отдает» тепло радиально, т.е. – во все стороны. Если вы не хотите, чтобы до 30% драгоценного тепла уходило на обогрев фундамента или чернового пола, подвала или помещений нижних этажей, то необходимо позаботиться о надежном теплоизоляционном слое.

При ровной поверхности пола теплоизолирующий материал можно укладывать непосредственно на нее. Специалисты рекомендуют в качестве теплоизоляционного материала пенополистирольные маты толщиной 2-5 см.

ВАЖНО! Нагревательный кабель или мат не рекомендуется укладывать непосредственно на утеплитель, кабель при такой укладке будет перегреваться, и прослужит гораздо меньше.

Укладывать утеплитель под теплый пол имеет смысл в первую очередь на первых этажам домов и квартир.

Начиная со второго этажа нет никакого смысла использовать утеплители при укладке нагревательных кабелей и нагревательного мата.

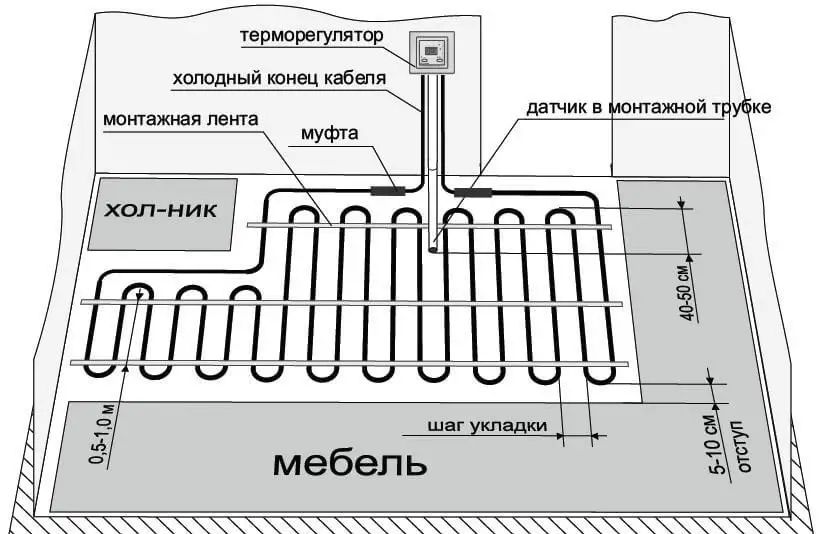

Укладка кабеля на монтажную ленту или на сетку

Выбор технологии укладки нагревательного кабеля и его закрепления.Технологически можно пойти двумя путями: использовать монтажную ленту или применить специальную металлическую сетку.

Монтажная лента – это специальный гибкий материал с креплениями для кабеля. Обычно она поставляется в комплекте с кабелем.

Крепеж кабеля на монтажной сетке используется при укладке в стяжку толщиной 5-6 см, как правило єто основной обогрев. На монтажной сетке у вас будет возможность закрепить кабель большим числом креплений.

В качестве креплений выступают пластиковые хомуты. Кроме того, монтажная сетка дает дополнительную жесткость цементной стяжке и препятствует «утоплению» нагревательной секции в слое теплоизоляции.

Подготовка к установке теплого пола

Перед началом установки электрического теплого пола необходимо тщательно подготовиться. Важно выбрать правильные материалы, провести необходимые измерения и подготовить поверхность пола.

Нанесение разметки. Мелом нарисуйте площадь где будет установлен нагревательный кабель (теплый пол), разметка позволит не допустить неправильной укладки кабеля.

Для разметки возьмите схему монтажа и спроецируйте ее на поверхность пола. Учтите, что недопустима перекрестная укладка нагревательного кабеля.

Также необходимо соблюдать оптимальный шаг укладки (указывается в инструкции) и ее равномерность.

Выбрать место для установки терморегулятора

Укладка нагревательного кабеля теплого пола

Укладка кабеля, важный момент, который предусматривает подключение теплого пола – это мощность (номинальная) системы в расчете на 1 м.кв. Опираясь на этот показатель, производят монтаж нагревательных секций с соответствующим шагом, указанным в инструкции.

Принято считать что:

1. Мощность для комфортного обогрева пола 150 Вт/м2

2. Мощность основого отопления 180-200 Вт/м2


Начиная укладку, не забудьте проверить целостность всех элементов кабеля, его сопротивление.  Место (муфта) соединения нагревательной секции с электрическим кабелем подключения должно быть расположено обязательно в зоне цементной стяжки, быть прямым, без перегибов и по возможности находиться вблизи участка подключения к терморегулятору.

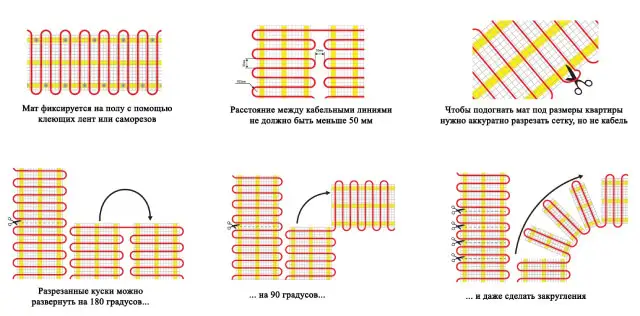

Основы монтажа нагревательного мата теплого пола

Мат укладывается на очищенную от мусора поверхность. Его можно использовать с любым напольным покрытием часто устанавливаются под плитку, линолеум, ламинат. Если вы укладываете нагревательные маты то важно правильно разрезать сетку и не повредить кабель при поворотах секции теплого пола.

Подключение нагревательного элемента к терморегулятору

Выбор терморегулятора

Терморегулятор играет важную роль в управлении теплым полом. Существует несколько видов терморегуляторов, включая механические и электронные. Выбор зависит от ваших предпочтений и требований к системе.

Подключение проводов

Процесс подключения проводов к терморегулятору требует аккуратности и внимательности. Важно следовать схеме подключения и убедиться в надежности всех соединений.

Настройка терморегулятора для электрического теплого пола

После подключения проводов необходимо настроить терморегулятор. Это включает в себя выбор оптимальной температуры и настройку режимов работы системы.

Проверка системы перед эксплуатацией

После завершения установки и подключения важно провести проверку системы. Это включает в себя тестирование работы нагревательных элементов и терморегулятора, а также проверку на наличие возможных неисправностей.

Советы по эксплуатации и уходу за теплым полом

Для долгой и эффективной работы теплого пола необходимо соблюдать несколько простых правил эксплуатации и регулярно проводить профилактические проверки.

Как установить терморегулятор для теплого пола

Терморегулятор важная часть электрического теплого пола. Правильное терморегулятора подключение теплого пола подразумевает обязательное наличие в системе терморегулятора, позволяющего автоматически регулировать и контролировать работу системы теплый пол.

Установка терморегулятора производиться на высоте 0.8-1 м от пола и проходит в соответствии с рекомендациями, указанными в инструкции к устройству. Кабель электропитания  нагревательной секции электрического теплого пола подключается к терморегулятору.

Почти любой современный терморегулятор комплектуются выносными датчиками пола, монтаж которых имеет свои особенности: датчик размещается в гофротрубке, которая в процессе заливки стяжки не должна помещаться в раствор; датчик должен быть равноудален от соседствующих ему витков кабеля.

Цементная стяжка. Смонтированные элементы системы тестируются на сопротивление, еще раз проверяется правильность укладки витков кабеля, положение соединительной муфты.

Далее, подготовленный цементный раствор равномерно распределяют по поверхности пола. Выравнивание проводят строго вдоль рядов нагревательных секций. Высота стяжки обычно составляет 30-50 мм.

Необходимо следить за тем, чтобы не образовывались пустоты в стяжке, так как это может привести к снижению теплоотдачи или локальному перегреву отдельных участков. В определенных случаях вместо цементной стяжки можно использовать слой монтажного плиточного клея.

После заливки стяжки целостность кабеля еще раз проверяют электротестером и, если все в порядке, стяжку оставляют застывать.

Схема подключения нагреваемой электрической системы через терморегулятор

После завершения раскладки кабеля (матов) в помещении, по всей площади обогрева и монтажа датчика температуры пола (в гофротрубке). Подведите провода питания 220В, холодный конец нагревательной секции, и датчик температуры пола к монтажной коробке в которую будет установлен термостат.

Переведите клавишу выключателя терморегулятора в положение выкл. Кратковременно подайте напряжение на провода питания 220В, индикатором фазы определите фазный провод, отметьте его. Отключите питание сети 220В. Подсоедините все провода к клеммам терморегулятора в соответствии со схемой на тыльной стороне терморегулятора или бумажной инструкции.

Нагревательные маты подключение термостата

Выбор напольного покрытия

Напольное покрытие. Подключение теплого пола завершает укладка напольного покрытия. На застывшую стяжку укладывают: кафельную или каменную плитку, ламинат, линолеум или ковровое покрытие.

Если вы используете в качестве напольного покрытия ламинат, паркетную доску или другие воспламеняемые, плавящиеся покрытия, то обязательно сопоставляйте допустимые температуры нагрева этих покрытий с номинальными температурами эксплуатации системы.

Ну, вот и все, подключение теплого пола завешено! Однако не стоит спешить включать нагревательные секции, до окончательного затвердевания стяжки.

В зависимости от типа стяжки эти сроки могут быть от 2-3 дней у плиточного клея, до 20-30 у бетона, например!

Если данной рекомендацией пренебречь, то в стяжке могут появиться трещины, которые способны повредить и нагревательный кабель, и напольное покрытие.

Представленная инструкция дает, конечно же, достаточно общие представления о технологиях монтажа теплых полов.

В каждом конкретном случае могут быть свои нюансы и рекомендации, о которых вам квалифицировано и профессионально расскажут наши консультанты во время приобретения конкретной марки нагревательного электрического кабеля.

Частые ошибки при установке теплого пола

1. Неправильный выбор материалов для системы отопления теплый пол - одна из распространенных ошибок - неправильный выбор материалов. Важно учитывать особенности помещения и выбирать качественные компоненты.
2. Неправильное подключение проводов - ошибки при подключении проводов могут привести к неисправностям системы. Важно строго следовать инструкциям и проверять все соединения.
3. Отсутствие проверки системы теплый пол - некоторые пользователи пренебрегают проверкой системы перед началом эксплуатации, что может привести к проблемам в будущем. Обязательно проводите тестирование всех компонентов.
