Grand Meyer PHC-20 Саморегулирующийся кабель для обогрева труб и кровли 20 Вт
- Производитель:
- Модель:PHC-20
- 10000
- Размеры (Д x Ш x В):100.00 x 1.10 x 0.65 см
- Длина:1 м
- Максимальная длина секции :100 м
- Максимальная температура, °С:85
- Общая мощность:Согласно ТЗ заказчика
- Тип:Саморегулирующийся кабель
- Толщина жили:1,00 мм2
- Удельная мощность::20 Вт/м
- Комплект поставки:Отрезной кабель по ТЗ заказчика
- Показать все характеристики

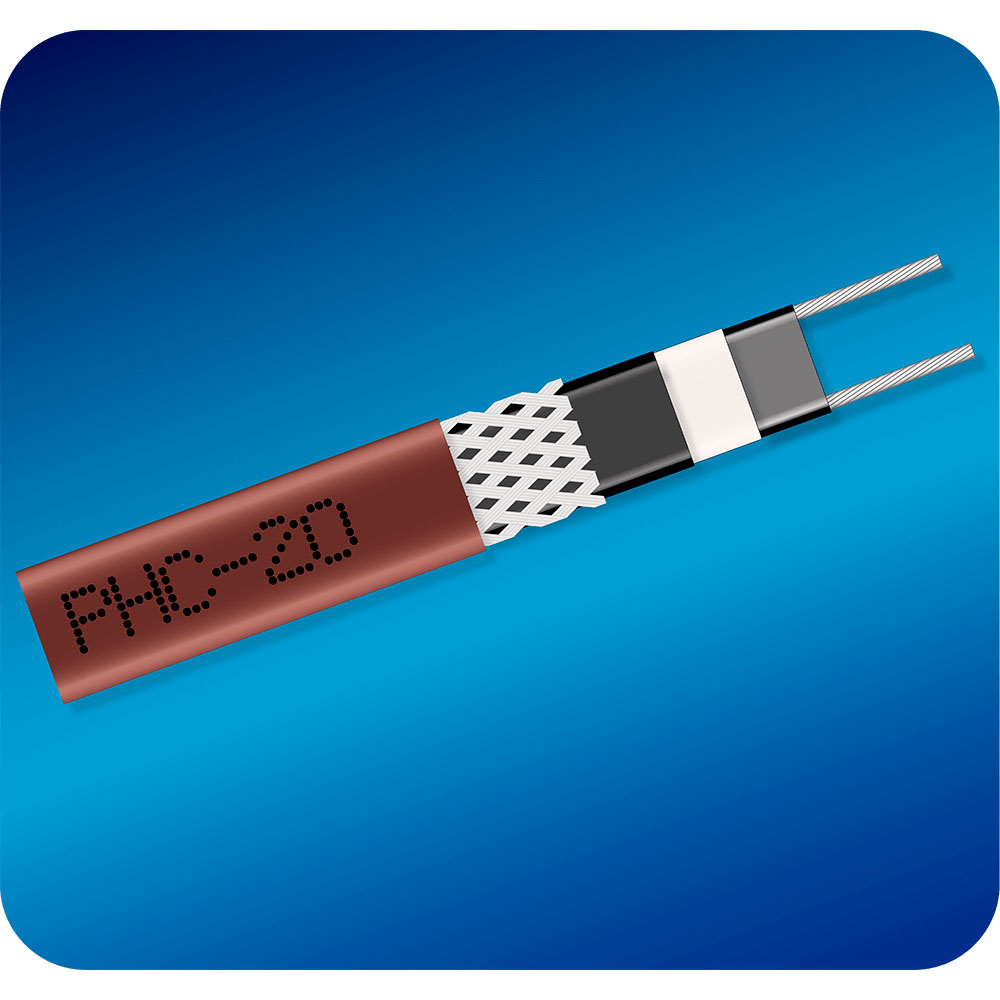

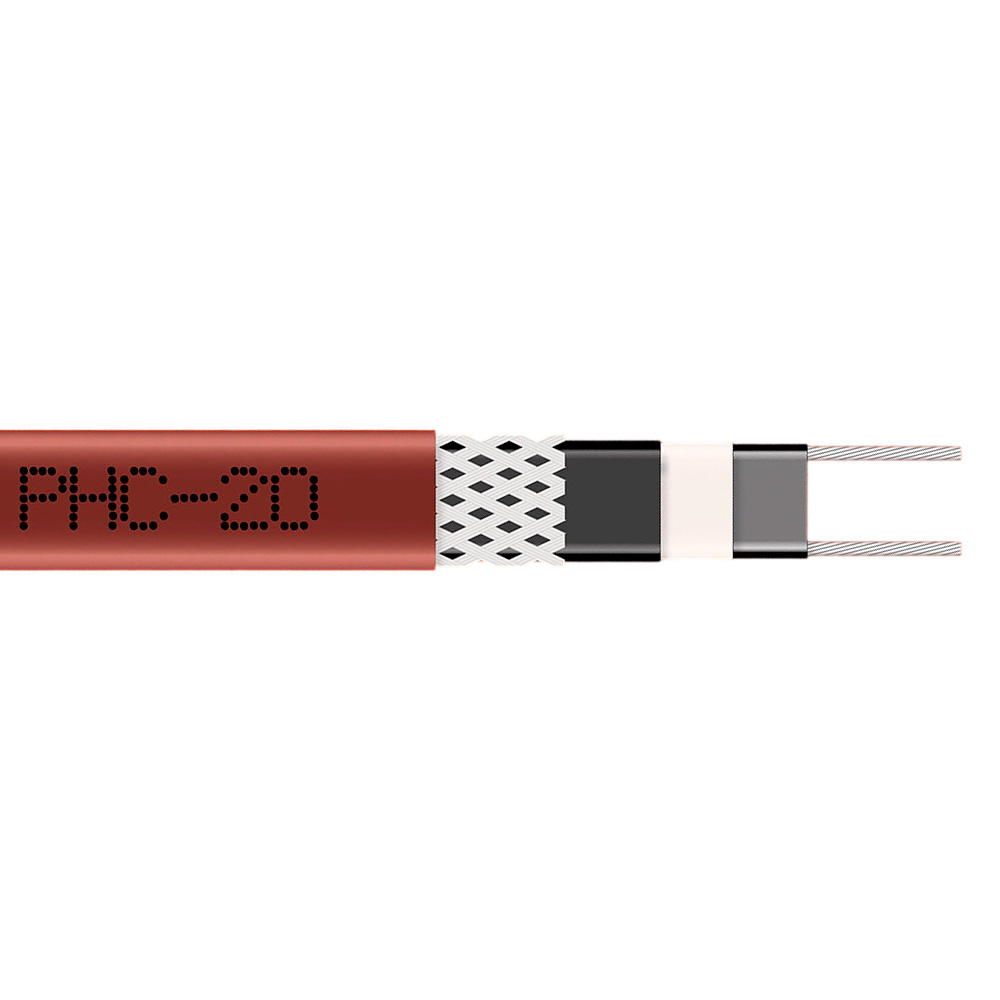

PHC-20 саморегулирующийся секционный кабель с лужеными медными жилами, защитным экраном и надежной внешней устойчивой к ультрафиолету изоляцией CR из модифицированного полиолефина (продается от 1 метра, по техническому заданию заказчика).
Низкотемпературный саморегулирующийся нагревательный кабель широко используется для электрообогрева труб, кровли и водосточных систем (для ПВХ водостоков мощность кабеля не должна превышать 17 Вт/м.п.) для защиты от замерзания, теплоизоляции, предотвращения коагуляции и антиобледенения на открытых площадках.
В основном используется для установки системы обогрева:
- труб
- кровли
- водостока
- открытых площадок
Монтаж саморегулирующегося кабеля для крыши Grand Meyer PHC-20
Саморегулирующийся кабель укладывается на край свеса кровли и внутрь водосточной трубы (сплошной линией).
Для улучшения распределения тепла производитель рекомендует использовать алюминиевую ленту, максимальная длина одного участка кабеля 100 метров.
Основой саморегулирующегося кабеля для обогрева кровли, водостока и открытых площадок PHC-20 является полимерная матрица, состоящая из углерода, что обеспечивает создание токопроводящих связей, количество которых зависит от температуры.
Саморегулирующийся кабель для крыши PHC-20 имеет металлический экран, устойчивость к ультрафиолету, высокую термостойкость, обладает повышенной устойчивостью к перепадам температур, устойчив к деформациям, коррозии, истиранию, имеет высокую механическую прочность. Его можно резать для использования и накладывать один на другой без проблем перегрева и выгорания.
Основные преимущества кабеля для обогрева крыши PHC20
- Энергоэффективный: автоматически изменяет выходную мощность в ответ на изменение температуры трубы.
- Прост в установке: может быть обрезан до любой длины (до максимальной длины цепи).
- Отсутствие перегрева или перегорания даже при намотке внахлест.
- Подходит для использования в безопасных, опасных и агрессивных средах.
Для подключения и герметизации конца секционного кабеля используются специальные муфты и коннекторы.
Инструкция по монтажу муфт саморегулирующегося кабеля
Список инструментов: линейка, монтажный нож, кусачки, плоскогубцы, строительный фен, кримпер для обжима контактов.
Подготовьте кабель, аккуратно снимите внешнюю изоляцию саморегулирующегося кабеля на расстоянии 60 мм. Металлический экран распустите и скрутите в жгут, как показано на рисунке.
Снимите второй слой изоляции и разрежьте вдоль полупроводниковую матрицу. Очистите концы токоведущей жилы на расстояние 8-10 мм, чтобы их можно было обжать кримпером. Важно! Нужно снять полупроводниковую матрицу так, чтобы не повредить внутренние жилы.
Наденьте на сетевой кабель черную термоусаживаемую трубку диаметром 12,8 мм. Сечение жил соединительного силового кабеля должно быть 2,5 кв. мм. Очистите кабель сети.
Возьмите термоусадку 12,7 мм и термоусадите две токопроводящие жилы так, чтобы заземляющий кабель оказался снаружи. Затем заземляющий кабель соедините с экраном через обжимную гильзу, как показано на рисунке.
В конце возьмите клеевую термоусаживаемую трубку диаметром 15 мм и термоусадите всю конструкцию концевой муфты так, чтобы она полностью закрывала места соединений. Нагревать термоусаживаемую трубку необходимо от середины к краям, чтобы внутри не образовались пузырьки воздуха.
Конечная муфта
Аккуратно снимите внешнюю изоляцию с саморегулирующегося кабеля на расстоянии 20-30 мм. Полностью обрежьте оплетку и срежьте ступенькой 6-7 мм саморегулирующегося кабеля с одного конца.
Наденьте клеевой колпачок, который термоусаживается, на конец кабеля и горячим воздухом термоусадите его с помощью строительного фена. Нагревать трубку необходимо от середины к краям, чтобы внутри не образовались пузырьки воздуха.
Технические характеристики кабеля Grand Meyer PHC-20
- Напряжение: 220 В
- Длина секции кабеля: от 1 м до 100м.
- Удельная мощность: 20 Вт/м
- Производство: Нидерланды
