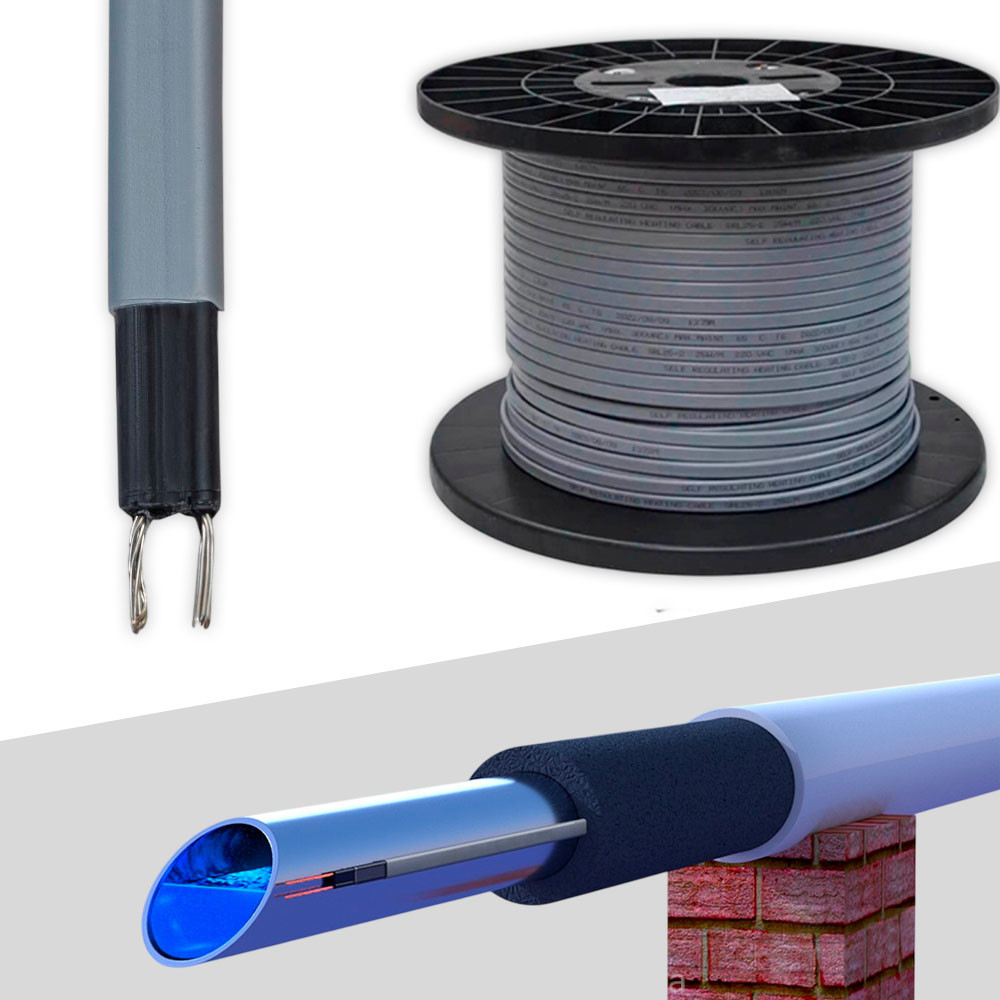

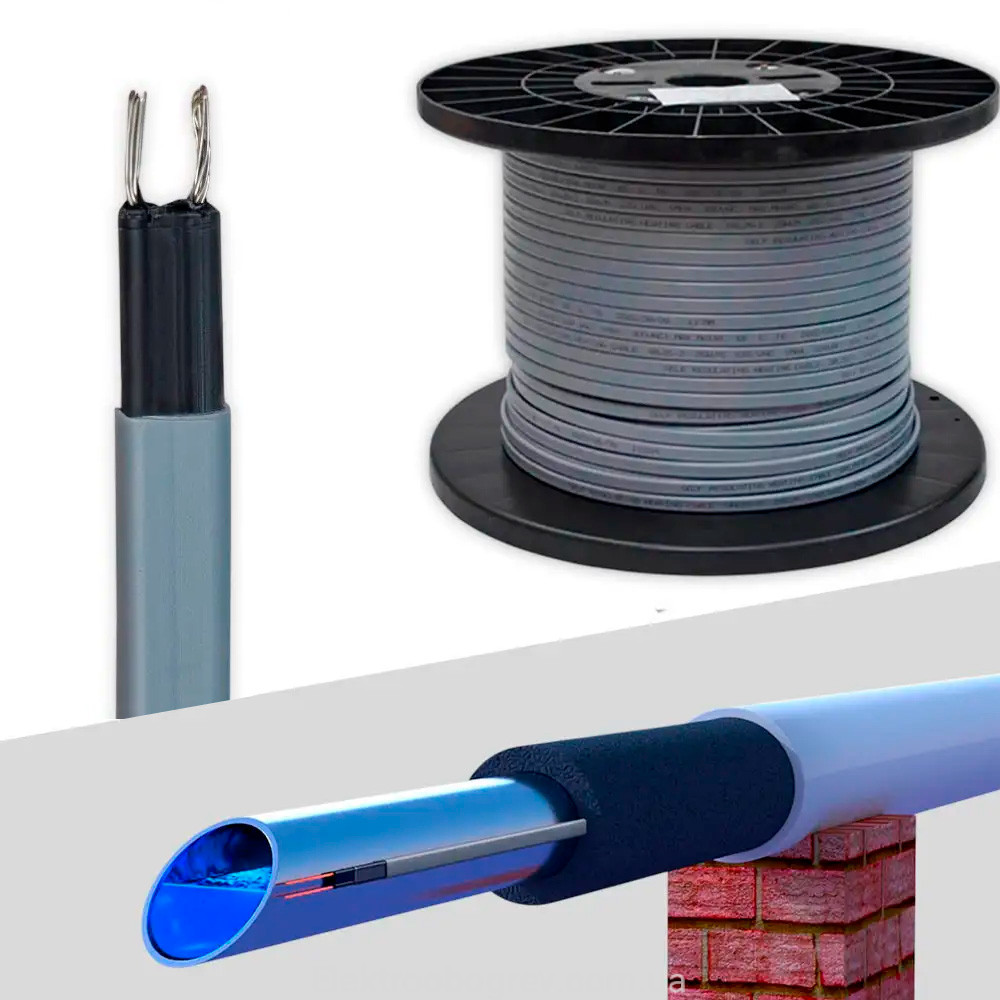

SRL 16-2 Саморегулирующийся кабель для обогрева труб 16 Вт

SRL 16-2 - Саморегулирующийся отрезной кабель, с пвх экраном продается (от 1 метра, по техническому заданию заказчика). Низкотемпературный саморегулирующийся нагревательный кабель широко используется для электрического обогрева для защиты от замерзания, теплоизоляции, предотвращения коагуляции и антиоблединения трубопроводов.

В основном используется для обустройства системы обогрева труб, монтаж саморегулирующегося кабеля SLR 16-2 производится поверх трубы ( намоткой на трубу или сплошной линией), под слой термоизоляции. Для повышения распределения тепла, производитель рекомендует, применять алюминиевый скотч, максимальная длина одной секции кабеля 100 метров.

Основа самрег кабеля для обогрева труб SRL 16-2 - это полимерная матрица, состоящая из углерода, что обеспечивает создание токопроводящих связей, количество которых зависит от температуры. Саморегулирующийся кабель SRL 16-2, имеет высокую термостойкость, обладает повышенной устойчивостью к перепадам температур, устойчив к деформациям, коррозии, истиранию, имеет высокую механическую прочность. Его можно разрезать для использования и накладывать друг на друга без проблем перегрева и выгорания.

Максимальная длина секции кабеля

Для подключения и герметизации конца отрезного кабеля используют специальные муфты и конекторы (клеммы).

Инструкция по монтажу муфт саморегулирующегося кабеля

Список инструментов: линейка, монтажный нож, кусачки, плоскогубцы, строительный фен, кримпер для обжима контактов.

Подготовьте кабель, аккуратно снимите внешнюю изоляцию саморегулирующегося кабеля на расстоянии 60 мм. Металлический экран распустите и скрутите в жгут, как показано на рисунке

Снимите второй слой изоляции и разрежьте вдоль полупроводниковую матрицу. Очистите концы токоведущей жилы на расстояние 8-10 мм, чтобы их можно было обжать кримпером. Важно! Нужно снять полупроводниковую матрицу так, чтобы не повредить внутренние жилы.

Наденьте на сетевой кабель черную термоусаживаемую трубку диаметром 12,8 мм. Сечение жил соединительного силового кабеля должно быть 2,5 кв. мм. Очистите сетевой кабель.

Возьмите термоусадку 12,7 мм и термоусадьте две токоведущие жилы так, чтобы заземляющий кабель оказался снаружи. Затем заземляющий кабель соедините с экраном через обжимную гильзу, как показано на рисунке.

В конце возьмите клеевую термоусаживаемую трубку диаметром 15 мм и термоусадьте всю конструкцию конечной муфты так, чтобы она полностью закрывала места соединений. Нагревать термоусаживаемую трубку необходимо от середины к краям, чтобы внутри не образовались пузырьки воздуха.

Концевая муфта

Аккуратно снимите внешнюю изоляцию с саморегулирующегося кабеля на расстоянии 20-30 мм. Полностью обрежьте оплетку и срежьте ступенькой 6-7 мм саморегулирующегося кабеля с одного конца.

Наденьте термоусаживаемый клеевой колпачок на конец кабеля и горячим воздухом термоусадьте его с помощью строительного фена. Нагревать трубку необходимо от середины к краям, чтобы внутри не образовались пузырьки воздуха.

Основные преимущества кабеля для обогрева труб SRL 16-2

• Энергоэффективный автоматически меняет свою выходную мощность в ответ на изменения температуры трубы.
• Прост в установке, может быть обрезан до любой длины (до максимальной длины цепи),
• Отсутствие перегрева или перегорания даже при намотке на себя (внахлест).

• Подходит для использования в неопасных, опасных и агрессивных средах.

Конструкция кабеля SRL:

• Медная шина
• Саморегулирующийся проводящий сердечник
• Модифицированная полиолефиновая изоляция
• Модифицированная полиолефиновая внешняя термоизоляция

Технические характеристики кабеля Fine Korea SRL 16-2

• Максимально допустимая температура: 105℃
• Максимальная поддерживаемая температура: 65℃

• Напряжение, 220 В
• Максимальная длина секции кабеля: От 1м до 100м
• Удельная мощность: 16 Вт/м

• Производство: Китай
