Терморегулятор для теплого пола механический AC309H, графит

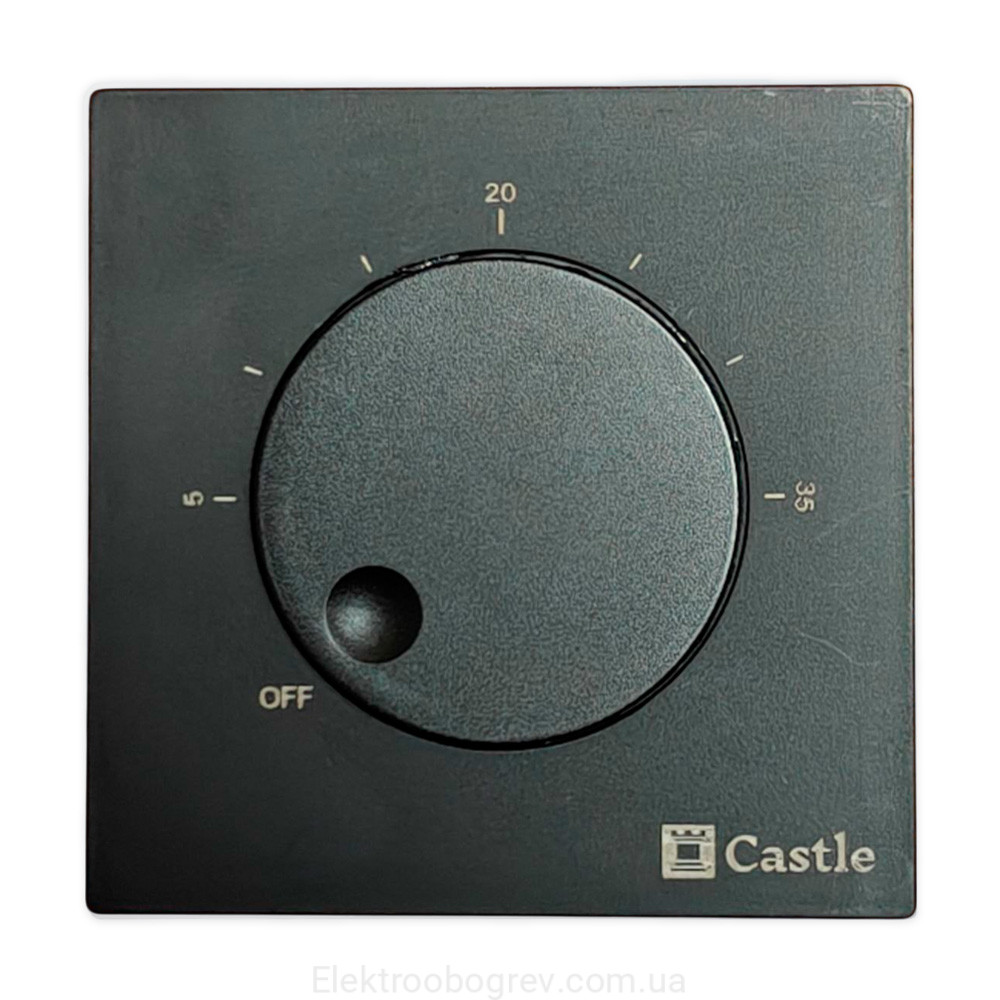

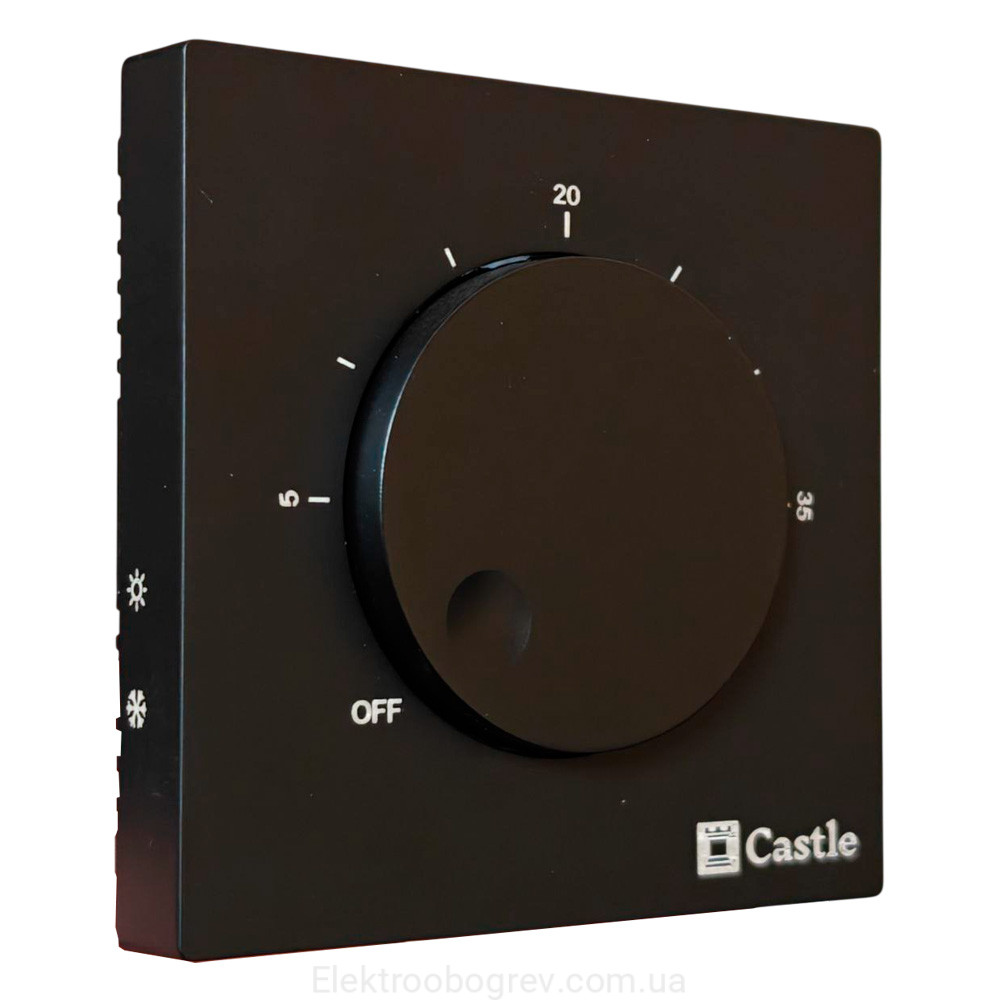

CASTLE AC309H - это аналоговый, накладной комнатный терморегулятор со встроенным в корпус датчиком температуры, который можно установить непосредственно на стену, без заглубления и установки в подрозетник.

Терморегулятор имеет круглую ручку (поворотный переключатель) для регулирования температуры, в нижнем положении с позицией OFF (терморегулятор выключается). Подходит для управления электрическим отоплением, электрическим теплым полом, термоприводом или водяным тепловым насосом и имеет переключатель в режим работы для приборов охлаждения (кондиционеры).

Характеристики терморегулятора AC309

• Рабочее напряжение сети — 230 В, 50 Гц
• Потребление энергии — <=1 Вт
• Максимальная нагрузка — 3000 Вт
• Имеет встроенный внутренний датчик — 10 кОм, NTC
• Комплектуется выносным внешним датчиком — 3 м B=3950 10K@25
• Диапазон поддерживаемых температур — от +5°C до 35°C
• Диапазон окружающей среды — от 0°C до 50°C
• Класс защиты от влаги и пыли — IP20
• Материал корпуса — пластик ABS+PC
• Толщина терморегулятора — 3 см
• Размеры передней лицевой панели — 96х96 мм
• Размеры задней панели — 86х86 мм

Режимы работы термостата AC309

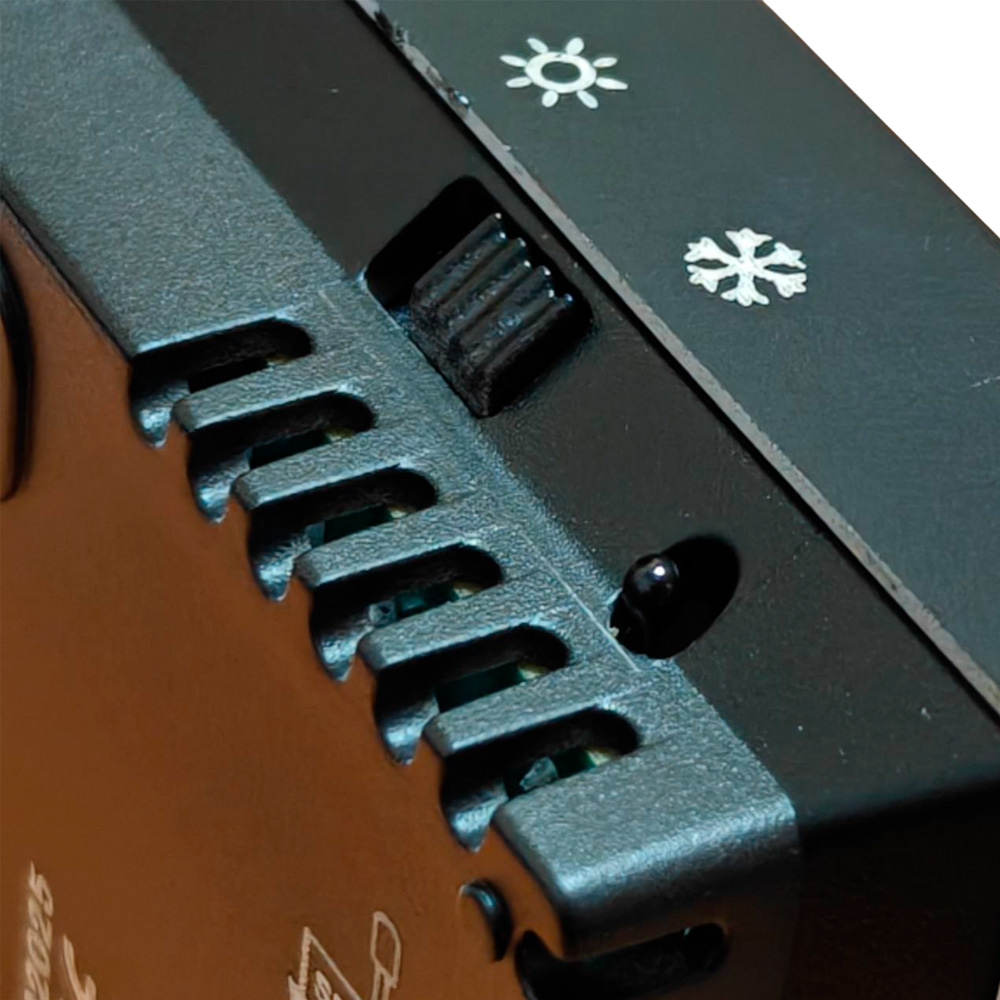

Слева на терморегуляторе есть кнопка-переключатель, если она установлена вверх (☀）терморегулятор работает в режиме обогрева. Для работы на охлаждение опустите переключатель вниз в положение (❄）

Перед началом работы выберите нужный вам режим.

Терморегулятор измеряет температуру по встроенному на корпусе датчику воздуха (находится слева на боку корпуса), также терморегулятор в комплекте имеет выносной внешний датчик, который используется только для защиты от высокой температуры (более 60 С).

Работа светового индикатора

В режиме нагрева/охлаждения светодиод постоянно горит и выключается, когда терморегулятор не работает.  Когда, в режиме обогрева, когда значение температуры на внешнем датчике составляет 60℃, срабатывает защита от высокой температуры, красный светодиод начинает мигать, с интервалом 200 мс, пока температура не упадет ниже 60.℃. Если внешний датчик не найден, при включении питания, индикатор мигает с интервалом 500 мс, в течение 15 секунд.

Установка термостата AC309

Внимательно прочитайте инструкцию, чтобы не ошибиться при инсталляции терморегулятора. Не устанавливайте терморегулятор или датчик поблизости от источника тепла, поскольку это повлияет на точность работы прибора. Не нажимайте сильно на корпус, поскольку это может привести к поломке корпуса. Термостат предназначен для накладного монтажа на стену.

Монтаж на стену

С помощью маленькой плоской отвертки аккуратно подденьте и отсоедините переднюю лицевую панель от задней части терморегулятора (в направлении снизу-вверх).

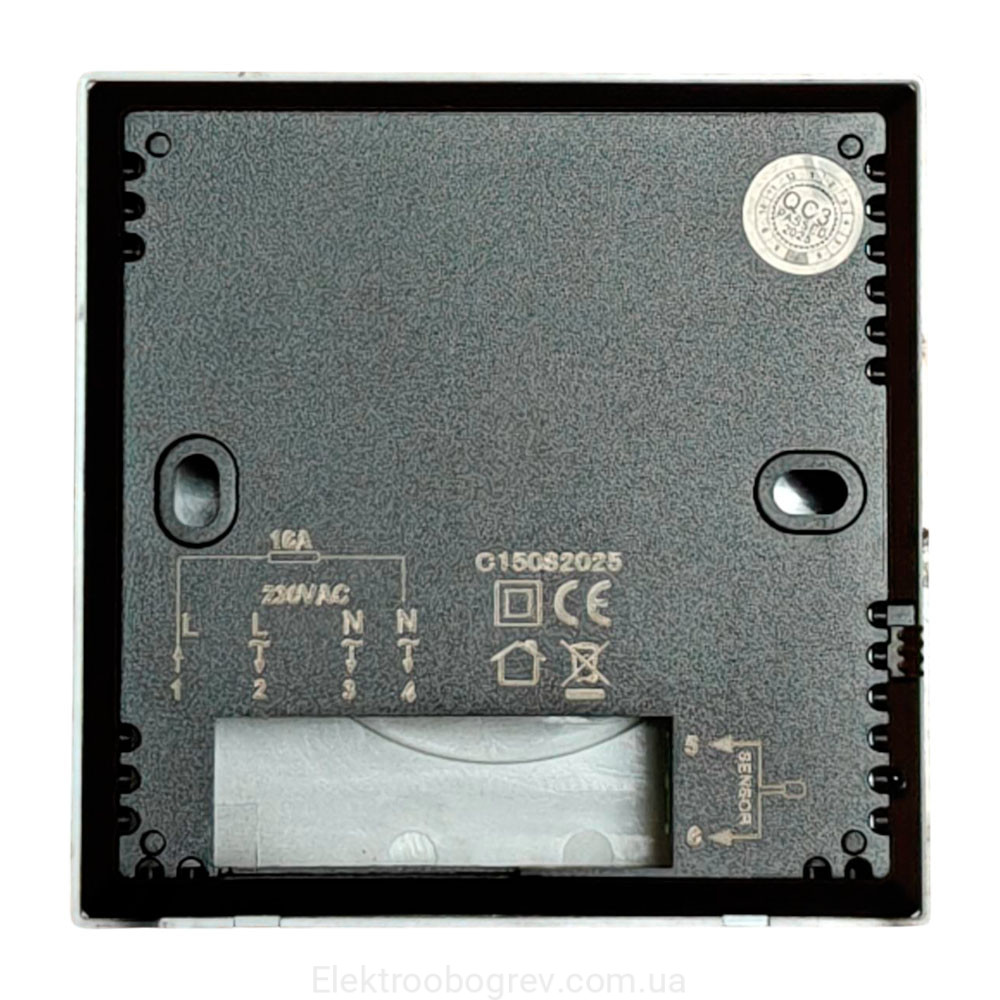

Отверстия для установки отвертки находятся снизу терморегулятора.  Подключите провода питания, провода теплого пола и датчика, как показано на схеме. Выберите место на стене для установки.

Надежно прикрепите заднюю часть терморегулятора к стене с помощью дюбеля.  Присоедините лицевую панель к уже установленной задней части терморегулятора.

Подключение теплого пола и выносного датчика
