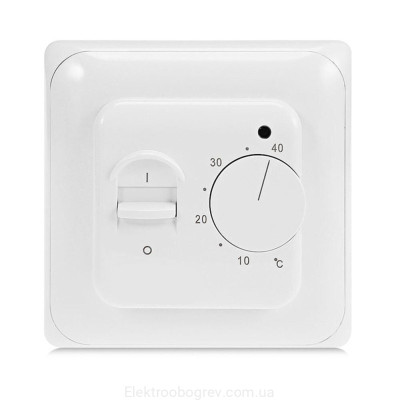

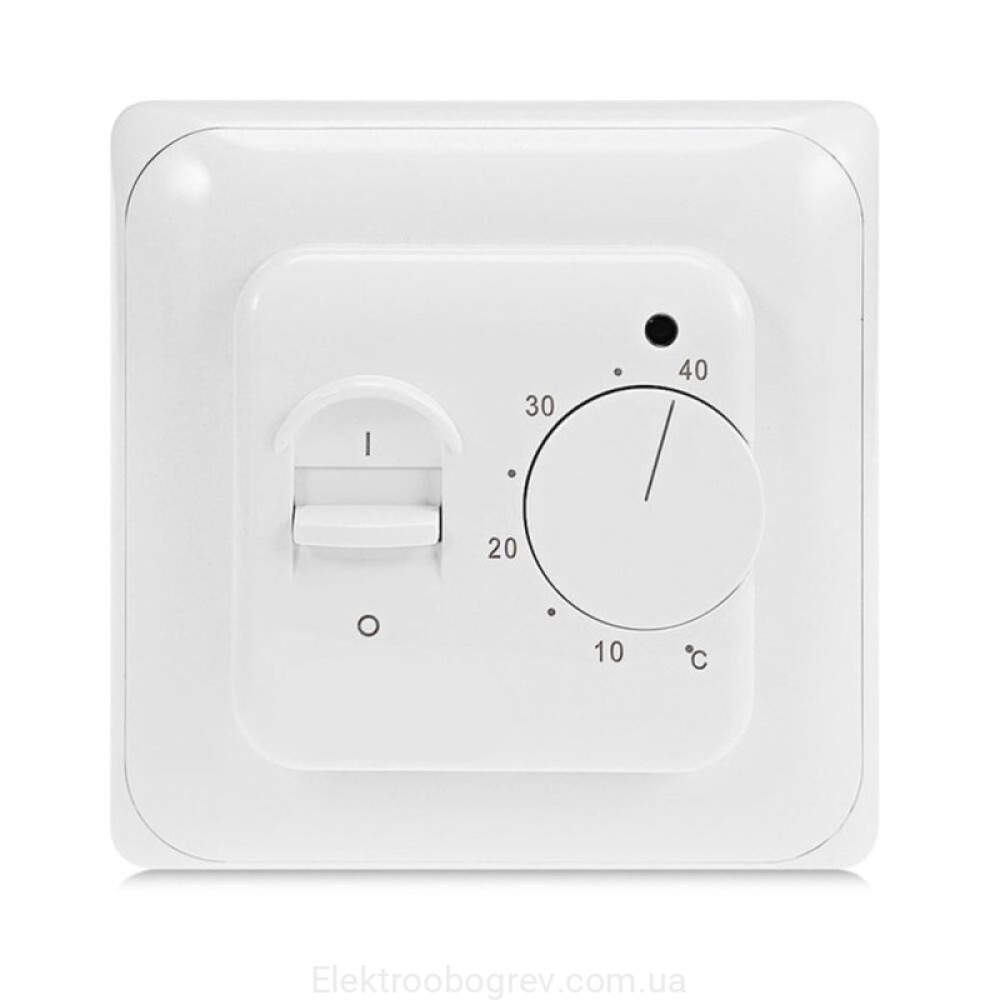

Терморегулятор для теплого пола механический RTC 70.26, белый

Теплый пол, термостаты от производителя электротехнической продукции из Китая RTC 70.26 механический термостат, простой, надежный, без функций программирования, управление кнопочное, имеет индикацию работы (светодиод).

Термостаты RTC 70.26, служат для приема и обработки сигнала с датчиков температуры пола, а также для управления кабельной системой отопления "Теплый пол". Производитель термостатов Кастл, зарекомендовал себя как качественный, надежный производитель, один из лучших по принципу цена/качество, компания предлагает на выбор большой ассортимент терморегуляторов, с разнообразными типами управления, под все виды теплых полов. Термостаты RTC 70.26, сделаны из качественных материалов.

Установка и подключение терморегулятора RTC 70.26

БОЛЕЕ ПОДРОБНУЮ СХЕМУ ПОДКЛЮЧЕНИЯ СМ. В ИНСТРУКЦИИ КОТОРАЯ НАХОДИТСЯ В КОРОБКЕ С ТЕРМОРЕГУЛЯТОРОМ RTC 70.26

Монтаж датчика температуры пола производится одновременно с установкой нагревательной секции.

• Установите датчик в гофротрубку и заглушите торец трубки для предотвращения попадания раствора или клея.
• Установите гофротрубку с датчиком по центру между двумя нитями нагревательного кабеля. Сделайте штробу 20х20мм от места установки к монтажной коробке и подведите гофротрубку с датчиком к монтажной коробке

Установка терморегулятора

Определите место установки терморегулятора. Высота установки 0,3...1,2 м от пола. Избегайте попадания прямых солнечных лучей в терморегулятор. Подготовьте отверстие диаметром 68мм и глубиной 60мм в стене. Затем установите монтажную коробку в стену и закрепите ее.

Подведите провода питания, монтажные концы нагревательной секции, датчики температуры пола к монтажной коробке в гофротрубках. Переведите клавишу выключателя в положение выкл. "0". Кратковременно подайте напряжение на провода питания, индикатором фазы определите фазный провод, отметьте его. Отключите питание 220В. Подсоедините провода к клеммам терморегулятора в соответствии со схемой на тыльной стороне терморегулятора.

Включение терморегулятора

Поверните ручку регулятора температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВКЛ «1». Поверните ручку регулятора температуры по часовой стрелке, загорится светодиод, обозначающий включенное состояние терморегулятора. Поворот ручки регулятора температуры против часовой стрелки уменьшает температуру, по часовой – увеличивает.

Уход за терморегулятором

Терморегулятор нуждается в внимательном и бережном отношении к себе. Не допускайте грубого механического воздействия на поверхность изделия, равно как и контакта с кислотами, щелочами, растворителями. Это может привести к ухудшению внешнего вида изделия. Держите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей, насекомых внутрь изделия. В дополнительном обслуживании терморегулятор не нуждается.

Технические характеристики термостата RTC 70.26

• Напряжение, 220 В
• Управление: Кнопочное
• Монтаж: В подрозетник
• Макс. сила тока: 16A
• Размер 86х86х80 мм
• Страна производитель: Китай
