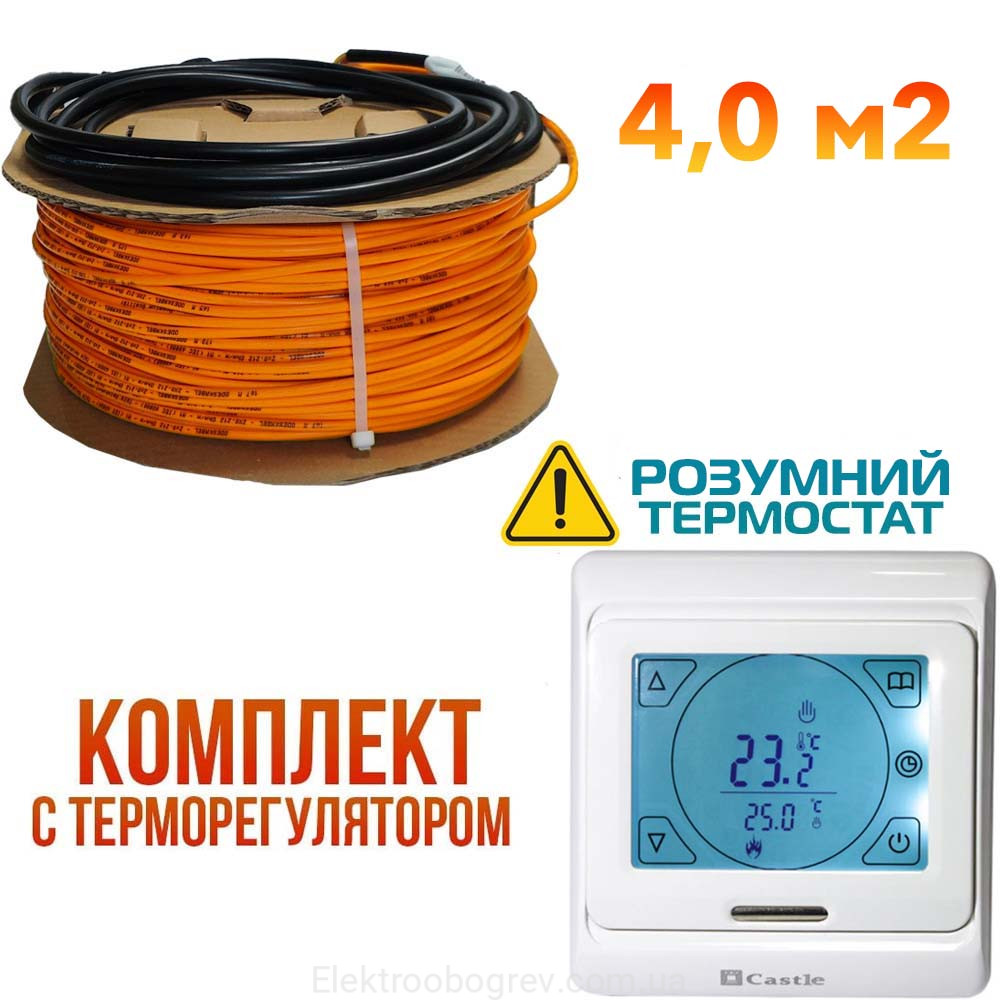

Тепла підлога Woks 18 кабель під плитку 730 Вт, 40м

Тепла підлога Вокс від українського виробника електротехнічної продукції ПАТ "Одескабель". Двожильний нагрівальний кабель Woks 18, має потужність 18 Вт/м, призначений для комфортного акумулюючого обігріву приміщень за допомогою систем теплої підлоги. Для роботи системи до кабелю додатково необхідно придбати терморегулятор.

Двожильний кабель Woks 18, складається з двох гріючих жил, внутрішньої Arnitel (вона захищає жили кабелю від фізичного впливу) та зовнішньої термостійкої, стійкої до впливу погодних умов ПВХ ізоляцією, а також захисного екрану з алюмінію, холодний кінець довжиною три метри з'єднаний з кабелем, що гріє. , за допомогою фірмової муфти від виробника.

Нагрівальний кабель Вокс-18 має діаметр - 4 мм і встановлюється у шар плиткового клею, здатний швидко підняти температуру до +40С. Незважаючи на невеликий розмір нагрівального кабелю (4мм), він має високу тепловіддачу за рахунок нової конструкції та застосування спеціальних матеріалів.

Застосування та монтаж кабелю Вокс 18

Нагрівальний кабель Woks 18 застосовується для укладання під плитку або тонку стяжку з кроком 10см. (якщо під підлогою є теплоізоляція завтовшки понад 2см. з кроком 12 см.) для укладання під плитку на балконі та інших місцях, що слабо утеплюють, використовується крок 7.5/10 см. який чергується. Кожна секція нагрівального кабелю Woks 18 має холодний кінець для підключення до терморегулятора його довжина три метри. Для надійної фіксації кабелю на підлозі та дотримавання кроку укладання використовують монтажну стрічку.

Структура кабелю для теплої підлоги Вокс 18

Кабель під плитку для теплої підлоги Вокс, складається з:

1. Двох нагрівальних жил
2. Жили заземлення
3. Захисного екрану
4. Якісної термостійкої внутрішньої Arnitel та зовнішньої PVC ізоляції
5. Муфти яка з'єднує холодний кінець та гріючий кабель

Монтаж кабелю Woks 18 прямо з коробки

Кабель теплої підлоги Вокс 18 має технологію легкого розмотування нагрівального кабелю прямо з коробки, кабель при цьому не скручується, що значно полегшує монтаж, підвищує надійність.

Муфта кабелю для теплої підлоги Woks 18

Фірмова муфта виробника Одескабель, яка з'єднує холодний кінець та гріючий кабель, має підвищену надійність, захищеність від ударів та пошкоджень. Пройшла всі механічні тести на заводі при виробництві.

Оригінальність, Гарантія та якість продукції Woks 18

Якість всієї продукції Woks захищена спеціальною голограмою маркою, ка підтверджує оригінальність і контроль першого вскриття упаковки.

Кожен виріб має свій унікальний код та проходить багаторівневий контроль якості на всіх етапах виробництва.

Схама підключення кабелю Woks 18 до терморегулятору на прикладі терморегулятору E31

Після завершення розкладки кабеля в приміщені, на всій площі обігріву та монтажу датчика температури підлоги (в гофротрубці). Підведіть дроти живлення 220В, холодний кінець нагрівальної секції, та датчика температури підлоги до монтажної коробки в яку буде встановлено термостат.

Переведіть клавішу вимикача терморегулятора в положення викл. Короткочасно подайте напругу на дроти живлення 220В, індикатором фази визначте фазний дріт, позначте його. Відключіть живлення 220В. Приєднайте всі дроти до клем терморегулятора як показано нижче відповідно до схеми на тильній стороні терморегулятора або паперової інструкції.

Технічні характеристики кабелю Вокс 18

• Напруга, 220 В
• Діаметр кабелю: 4 мм.
• Ізоляція жил: Arnitel
• Ізоляція кабелю: ПВХ
• Провід підключення: 3м.
• Стійкість до навантажень: 600H/120H стиск/розтягування
• Теплова стійкість до ізоляції: 105 С
• Виробництво: Україна, ОдесКабель
