Терморегулятор для сніготанення terneo sneg з датчиком опадів OSA

Терморегулятор terneo sneg призначений для керування системами сніготанення, встановленими:

• на дорогах, сходах, автостоянках, рампах
• у жолобах, водосточних трубах, поверхні покрівлі для захисту від снігу та льоду, а також запобігає утворенню небезпечних бурульок.

Терморегулятор ефективно керує системою сніготанення та дозволяє безпечно пересуватись людям транспортним засобам у зимовий період без використання снігоочисних приладів та солі. Терморегулятор працює згідно даних від двох датчиків: датчика температури повітря R10 та датчика опадів.

Коли температура повітря потрапить у заданий діапазон, терморегулятор почне перевіряти наявність опадів і тільки після підтвердження увім- кне нагрів. Терморегулятор може працювати без датчика опадів, але тоді нагрів буде вмикатися за температурою повітря без урахування наявності опадів.

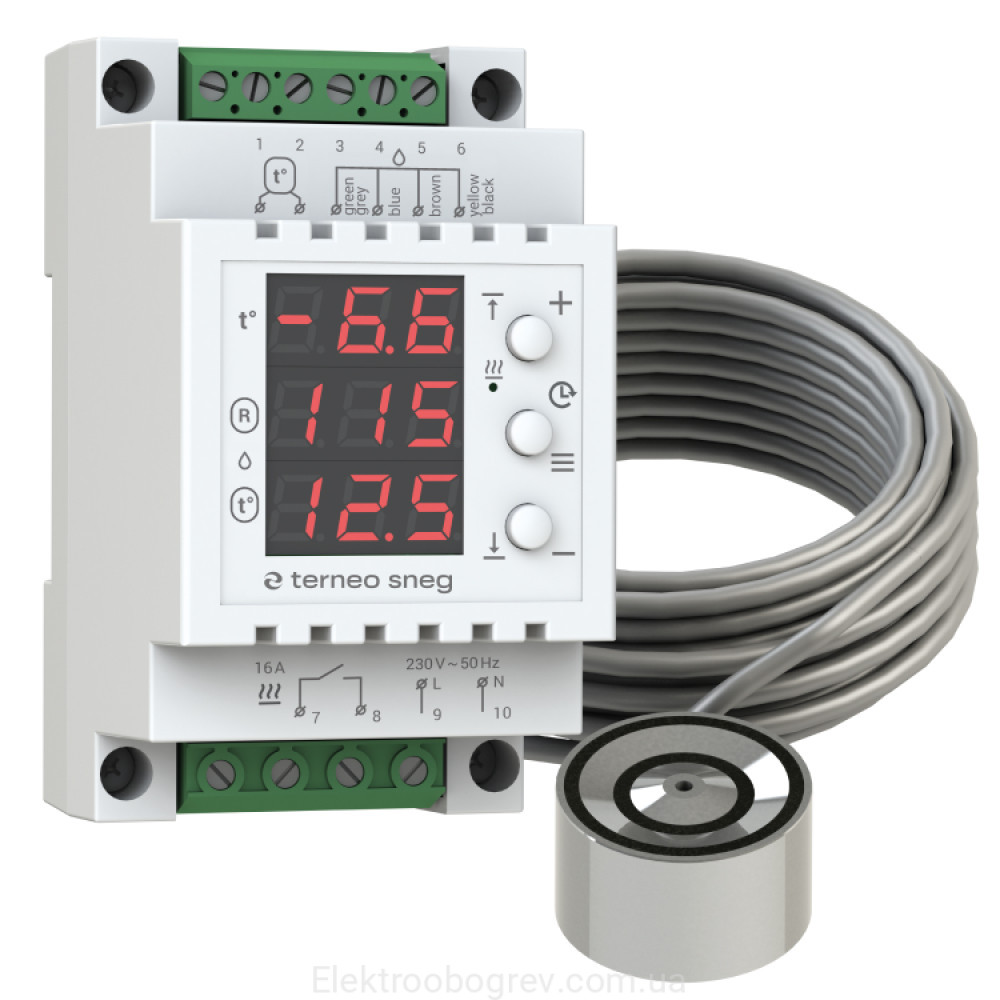

Датчик опадів OSA в комплекті!

Терморегулятор сумісний з двома типами датчиків опадів бренду terneo. Датчик опадів визначає наявість опадів за опором вологи, яка з'являється на його чутливих контактах. Чим більше кількість вологи між контактами, тим менший опір. Внутріш- ній підігрів допомагає розтопити сніг або льод та уникнути утворення крижаної скоринки на поверхні датчика.

Два типи датчиків опадів на вибір:

1. Датчик опадів для ґрунту OSA
2. Датчик опадів для водостоку VOL

Встановлення терморегулятору terneo sneg

Терморегулятор призначений для встановлення всередині приміщень. Ризик потрапляння вологи в місці установлення повинен бути мінімальним. Температура навколишнього середовища під час монтажу повинна бути в межах -5...+45°С. Висота встановлення терморегулятора повинна знаходитись в межах 0,5...1,7 м від рівня підлоги.

Терморегулятор монтується у спеціальну шафу, яка повинна бути обладнана стандартною монтажною рейкою шириною 35 мм (DIN-рейка). Терморегулятор займає три стандартні модулі по 18 мм. Терморегулятор монтується та підключається після встановлення та перевірки навантаження. Для захисту від короткого замикання та переви- щення потужності в ланцюзі навантаження обов'язково необхідно встановити перед терморегулятором автоматичний вимикач (АВ), розрахований на номінальний струм (див. схему нижче). Для захисту людини від ураження електричним струмом витоку встановлюється ПЗВ (пристрій захисного вимкнення).

Для правильної роботи ПЗВ навантаження необхідно заземлити (підключити до захисного провідника) або, якщо мережа двопровідна, необхідно зробити захисне занулення. Тобто навантаження підключити до нуля до ПЗВ.

Клеми терморегулятора розраховані на провід з перерізом не більше 2,5 мм2. Для зменшення механічного навантаження на клеми бажано використовувати м'який провід. Проводи затягуються в клемах викруткою з шириною жала не більше 3 мм. Викрутка іншої ширини може нанести механічні пошкодження клемам. Це може призвести до втрачання права на гарантійне обслуговування. Для збільшення терміну служби реле, необхідно, щоб терморегулятор комутував струм не більше 2/3 максимального струму, зазначеного в паспорті. Інакше використовуйте контактор, розрахований на даний струм (схема 2). Контактор також використовують для керування трифазним навантаженням.

На (схемі 3) зображено можливий варіант підключення контактора для управління трифазним навантаженням з котушкою на 230 В,

Датчики (сенсори) терморегулятору Terneo sneg

Датчик температури повітря Terneo sneg

Призначений для вимірювання температури повітря зовні будинку. За допомогою його данних, терморегулятор має можливість відстежити, коли температура потрапляє у встановлений діапазон, в якому осадки перетворюються в кригу або наледь.

Встановіть датчик на стіні або під кромкою покрівлі так, щоб на нього не світило сонце і не потрапляв дощ і сніг. Передбачте можливість безперешкодної заміни при несправності. При необхідності допускається укорочення і наро- щування з'єднувальних проводів датчика (окремий кабель не більше 20 м з перетином більше 0,75 мм2). Поряд зі з'єднувальним проводом датчика не повинні знаходитися силові проводи вони можуть створювати перешкоди.

Датчик опадів Terneo sneg

зверніть увагу, датчик опадів потрібно придбати окремо. При необхідності кабель датчика можна наростити (не більш 20 м), наприклад, з використа- нням проміжної монтажної коробки або простим подовженням з герметизацією з'єднувань (термоусадковими трубками з клеєм). Не допускає- ться прокладати кабель датчика поблизу з силовими кабелями, вони можуть створювати перешкоди.

Терморегулятор terneo sneg ефективно керує системою сніготанення відповідно до даних від 2-х датчиків: температури та опадів (на вибір є 2 типи датчика опадів).

1. Датчик температури повітря
2. Датчик вологи VOL
3. Датчик опадів ОЅА

Монтаж датчику опадів для ґрунту ОЅА

Датчик призначений для виявлення опадів на доріжках, майданчиках або ґанку.

Розміщується в бетонній основі, на одному рівні з поверхнею, що обігрівається.

• краще розташовувати датчик ґрунту з північного або північнозахідного сторони споруди;
• основа під місцем установки датчика має бути тверда. Це необхідно для того, щоб датчик не продавлювався в ґрунт при великому навантаженні зверху;
• датчик повинен розташовуватися всередині поверхні, що обігрівається і як мінімум в 1 м від її краю; чутливий елемент датчика повинен бути розташований зверху.

Монтаж датчику опадів для водостоку VOL

Датчик призначений для визначення наявності снігу та льоду у водостоках. Запобігає утворенню льоду та бурульок на краях покрівлі, забезпечує стік води з даху. ·

• краще розташовувати датчик вологи з північного або північно-західного сторони споруди;
• датчик встановлюється у водостічному жолобі. Бажано, щоб він знаходився в місці, де найбіль- ше накопичення снігу та льоду;
• місце установки повинно бути максимально наближене до центру водозбору поверхні покрівлі; чутливий елемент датчика розташувати вгору; кромка покрівлі повинна знаходитися прямо над датчиком, щоб тала вода потрапляла на його поверхню;

Технічні характеристики термостату Terneo sneg

• Верхня межа регулювання температури: 0...+10 °С
• Нижня межа регулювання температури: -20 ... -1 ° С

• Напруга: 220 В
• Монтаж: На DIN-рейку

• Макс. сила струму: 16A
• Макс. потужність: 3000 ВА
• Країна виробник: Україна
