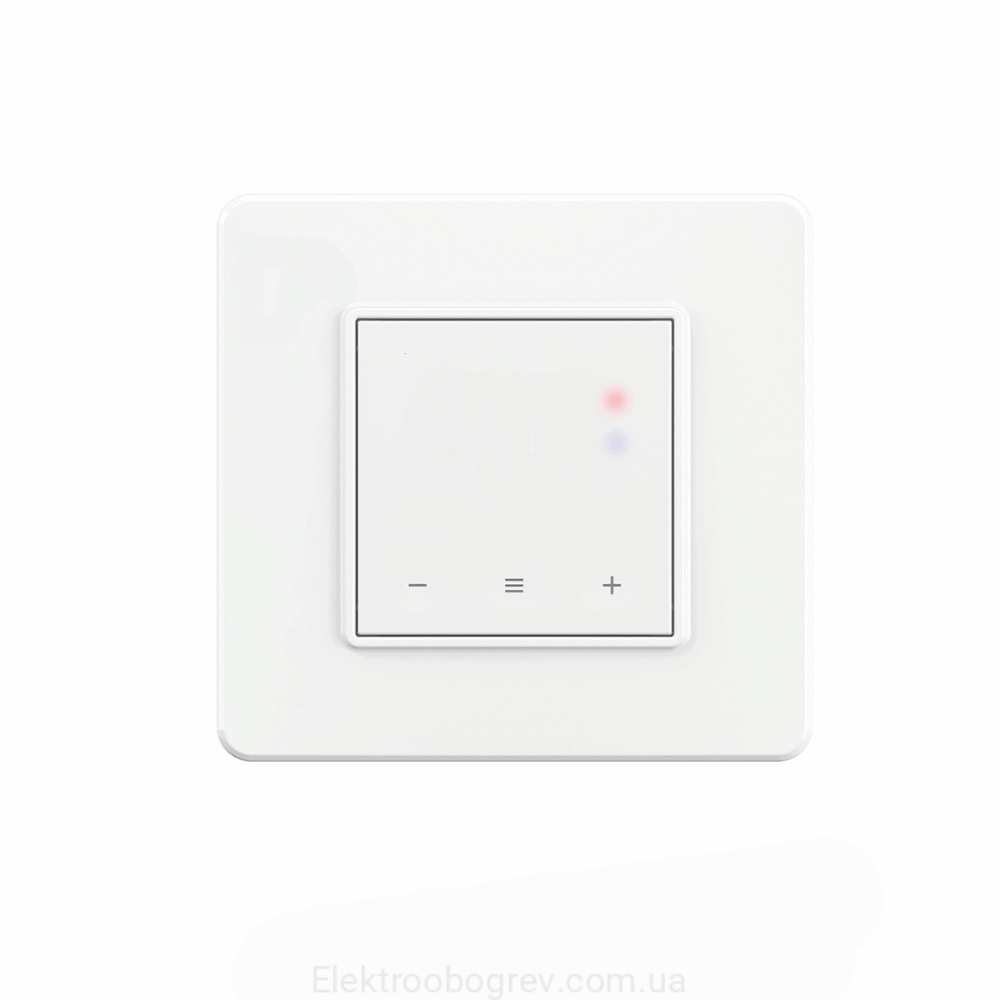

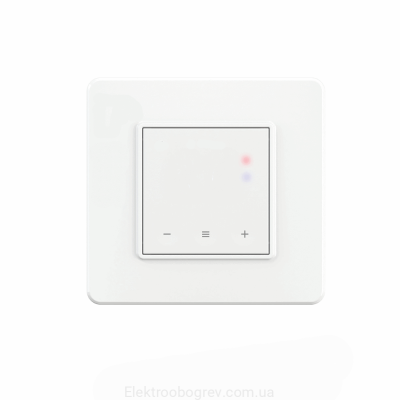

Терморегулятор для теплої підлоги terneo sx WI-FI, слонова кістка

Smart Wi-Fi терморегулятор terneo sx призначений для дистанційного керування теплою підлогою. Розумні функції дозволяють заощадити до 50% завдяки підтримці комфортної температури тільки тоді, коли це потрібно.

Терморегулятор terneo sx підходить для керування теплою підлогою на основі:

• Нагрівального кабелю, нагрівальних матів та інфрачервоної плівки;
• Водяних труб. Керування водяною теплою підлогою здійснюється за допомогою термоелектричного сервоприводу з робочою напругою 230 В. Сервопривод може бути нормально закритим або нормально відкритим. При підключенні нормально відкритого сервопри воду до terneo активуйте в мобільному застосунку функцію Нормально замкнутий контакт (NC);
• Електричних конвекторів, інфрачервоних панелей. Керування обігрівом здійснюється за допомогою розміщення датчика температури підлоги в повітрі.

У разі відсутності напруги всі налаштування терморегулятора та розклад нагріву зберігаються в енерго- незалежній пам'яті терморегулятора, а робота годин- ника продовжиться від внутрішнього джерела живлення протягом трьох діб.

Кожного разу, коли ви хочете використати кнопки терморегулятора для налаштувань, спочатку для розблокування проведіть зліва направо «−» «≡» «+» екран покаже три рисочки. Це необхідно через автома-тичне блокування сенсорних кнопок через 20 сек після останнього натискання.

Електрична схема підключення

Аналоговий датчик (R10) підключається до клем 1 і 2. Кольори проводів при підключенні значення не мають. Цифровий датчик (D18) підключається синім прово- дом до клеми 2, а білим — до клеми 1. Якщо терморегулятор перейде до Режиму аварійної роботи за таймером, спробуйте підключити синій провід до клеми 1, білий до клеми 2.

Якщо після обох спроб terneo не виявив датчика, зверніться до Сервісного центру.

Напруга живлення (230 В ±10%, 50 Гц) подається на клеми 4 і 5, фаза (L) визначається індикатором і під- ключається на клему 5, а нуль (N) . на клему 4. До клем 3 і 6 підключається навантаження (з'єднува- льні проводи від нагрівального елемента).

Важливо! Встановити та перевірити навантаження до монтажу та підключення терморегулятора. Перед увімкненням пристрою переконайтеся, що дроти під'єднані правильно. Порушення порядку призведе до виходу з ладу терморегулятора.

Монтаж терморегулятору terneo sx

Терморегулятор призначений для встановлення в приміщені на висоті 1,4-1,6 м від рівня підлоги. Температура довкілля під час монтажу та експлуатації повинна бути в межах −5...+45°С. При встановленні у ванній кімнаті, туалеті, кухні, басейні розміщуйте терморегулятор в місці, недоступному для випадкового потрапляння бризок. Мінімізуйте ризик потрап- ляння вологи та рідини в місці установлення.

Рекомендації щодо підключення навантаження більше 10 А. Терморегулятор terneo у разі збігу несприятливих факторів (погане відведення тепла підрозетником, висока температура в приміщенні, не якісний монтаж) може не впоратися зі струмом 16 А та перегрітися. Ми гарантуємо стабільну роботу терморегулятора зі струмом 10 А. У разі перевищення струму 10 А нагрівальний кабель рекомендуємо підключити через контактор (магнітний пускач), розрахований на потрібний вам струм. Дивіться схему 2.

Для захисту від короткого замикання перед терморе-гулятором в розрив фазного проводу встановіть автоматичний вимикач (АВ) номіналом до 16 А. Для захисту людини від ураження електричним струмом витоку встановіть ПЗВ (пристрій захисного вимикання), дивіться схему підключення.

Для монтажу термостату sx потрібно:

1. зробити в стіні отвір під монтажну коробку діаметром 60 мм і канали для проводів живлення та датчика;
2. підвести проводи живлення системи обігріву i датчика до монтажної коробки;
3. виконати з'єднання згідно з даним паспортом;
4. закріпити терморегулятор у монтажній коробці.

Клеми терморегулятора розраховані на провід з перетином не більше 2,5 мм2. Бажано використовувати м'який мідний провід, який затягується в клемах за допомогою викрутки з шириною жала не більше 3 мм 3 моментом 0,5 Н·м. Використання алюмінію не бажано. Викрутка з шириною жала більше 3 мм може завдати механічних пошкоджень клемам. Це може спричинити втрату права на гарантійне обслуговування.

У стяжку підлоги закладіть датчик в монтажній трубці, наприклад, металопластиковій діаметром 16 мм, яка згинається один раз із радіусом не менше 5 см і вводиться в зону обігріву на 50 см. Щоб мати можли- вість замінити датчик у майбутньому, загерметизуйте кінець трубки за допомогою мідної заглушки або ізоляційною стрічки.

Герметизація мідною заглушкою забезпечить більш точне вимірювання температури підлоги. Датчик введіть у трубку після затвердіння стяжки. Кінці його проводу зачистіть та обтисніть наконечниками з ізоляцією. У разі потреби вкоротить або наростіть датчик, але не більше 20 м.

Для нарощування використовуйте окремий кабель перетином 0,5...0,75 мм2. Біля з'єднувального проводу датчика не повинні знаходи- тися силові проводи, вони можуть створювати перешкоду для сигналу.

Комплект поставки

1. Терморегулятор, рамка
2. Датчик температури з проводом
3. Технічний паспорт, інструкція з монтажу та експлуатації
4. Пакувальна коробка

Технічні характеристики термостату Terneo sx WI-FI

• Діапазон температури: від +5 до +45 °C
• Напруга: 220 В
• Управління: Wi-Fi
• Монтаж: У підрозетник
• Макс. сила струму: 16A
• Макс. потужність: 3000 ВА
• Країна виробник: Україна
